Présentation de l’atelier fabrication/prototypage
Ce que c’est et surtout… ce que ça n’est pas : modélisation, prototypage, workflow. Pas de post-prod cinéma, pas de production d’images !
Présentation de Rhino (courte)
- types d’objets
- interface : vues, outils, souris, etc.
- Dessin 2D précis
- Géométrie 2D p.39
- Découvrir les outils line, polyline, curve
- Aides à la modélisation : accroches, snap, ortho osnap, smartTrack
- Dessin précis avec des cotes (coordonnées absolues, relatives, polaires)
Dessin précis avec des cotes
Exercice 1

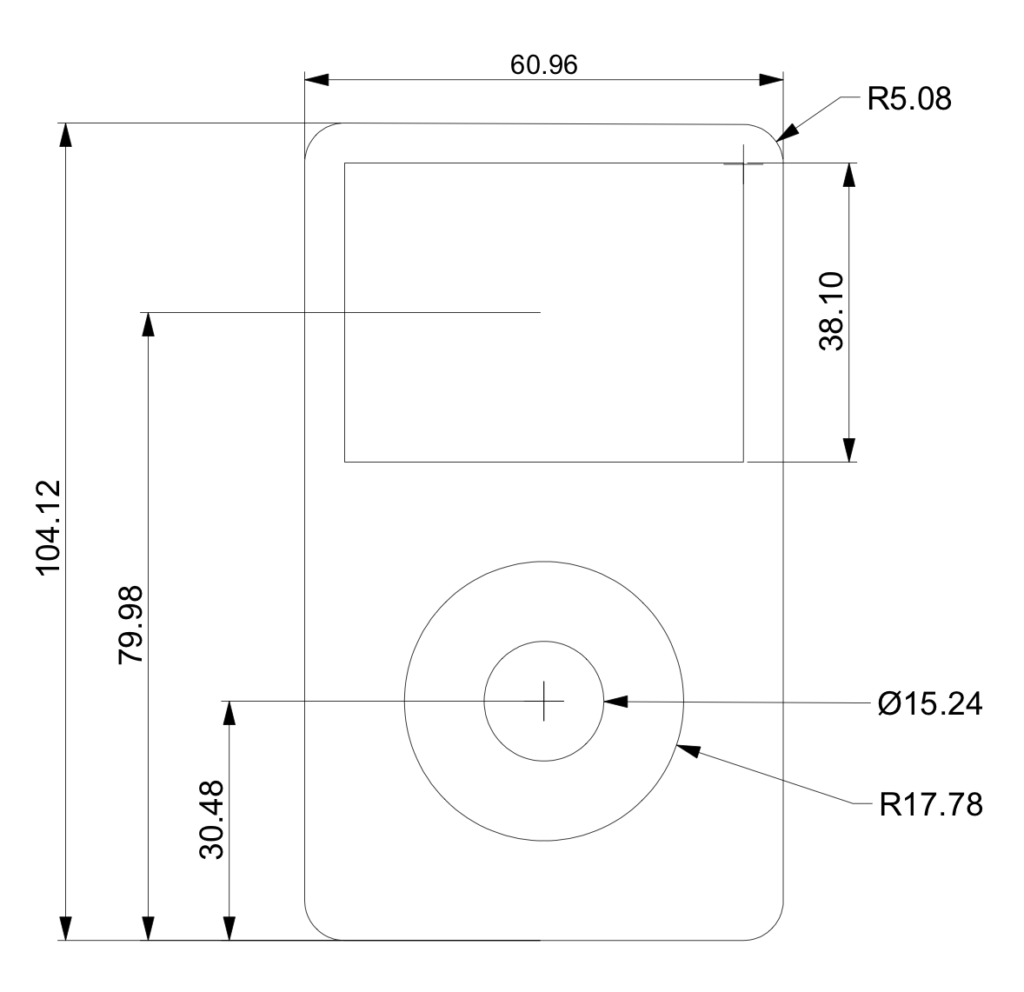

Dessiner un iPod en respectant les cotes fournies en mm. Ajoutez ensuite les cotes sur votre dessin pour vérifier.
Exercice 2

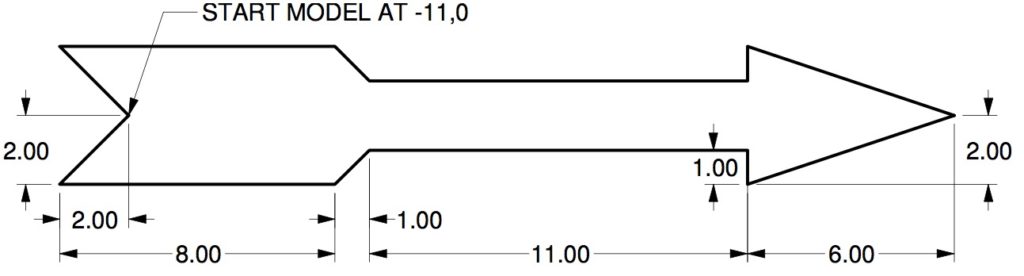

Dessiner la flèche en rentrant les positions en relatif sans la souris…
Dessiner la flèche en top view, coordonnées entrées au clavier (ajouter extrusion, révolution, bending)

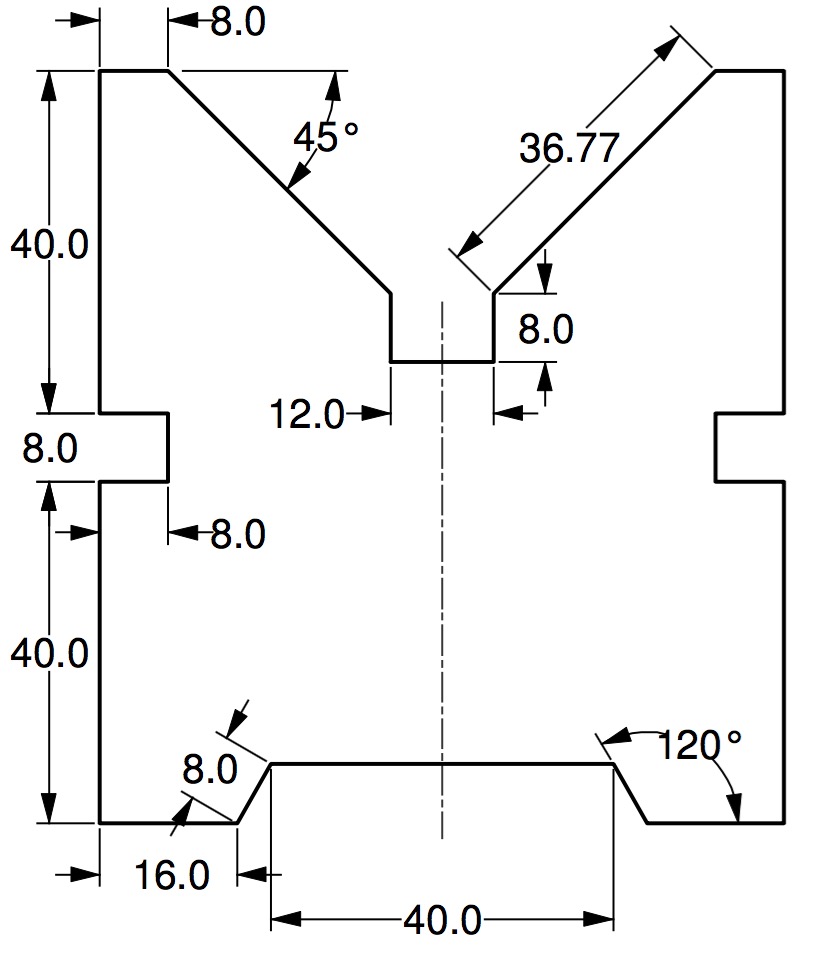

Exercice 3
Dessiner une enclume en utilisant la souris et le clavier.
Pièce technique “enclume” en front view < uniquement avec polyline et coordonnées relatives (ajouter extrusion)
Exercice 4

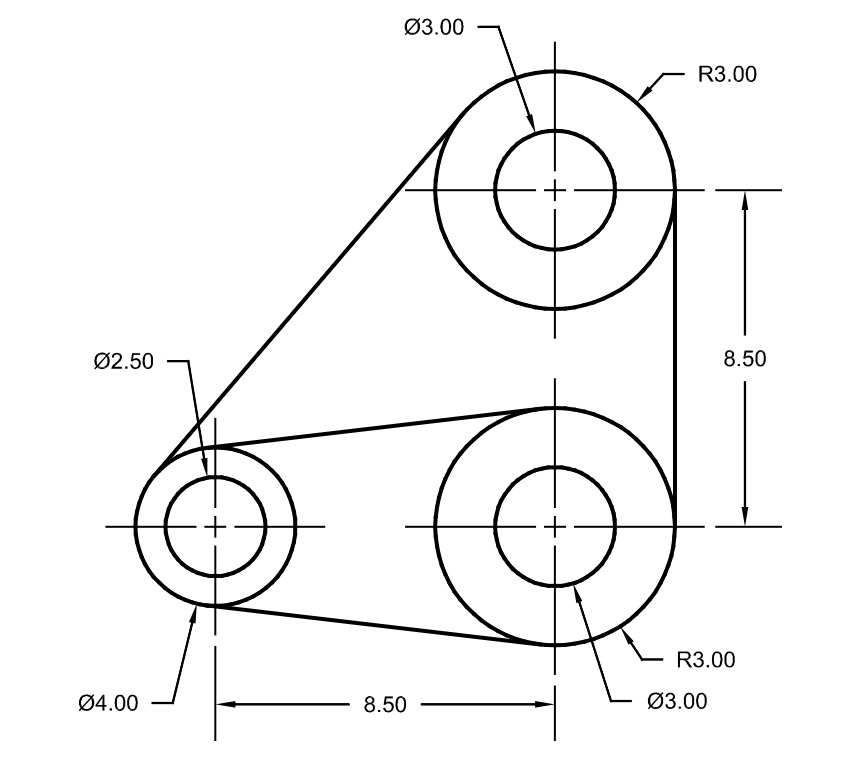

Exercice 26 p.80 – Pièce technique en top view (poulies…)
Révision

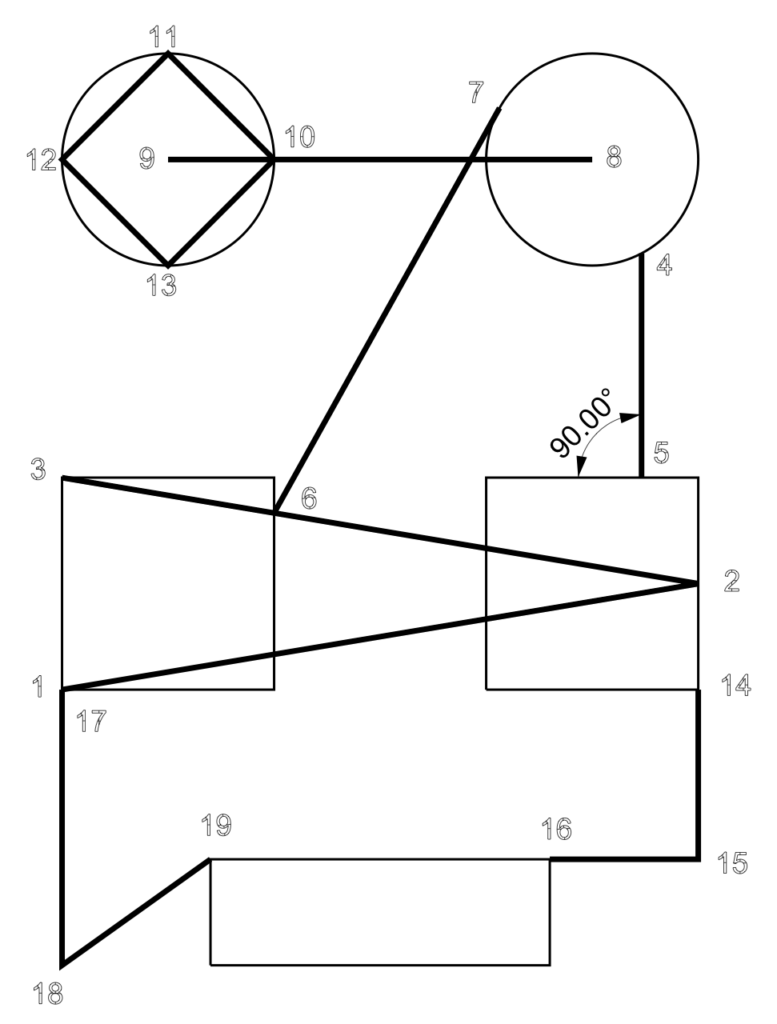

Les accroches dans Rhino.

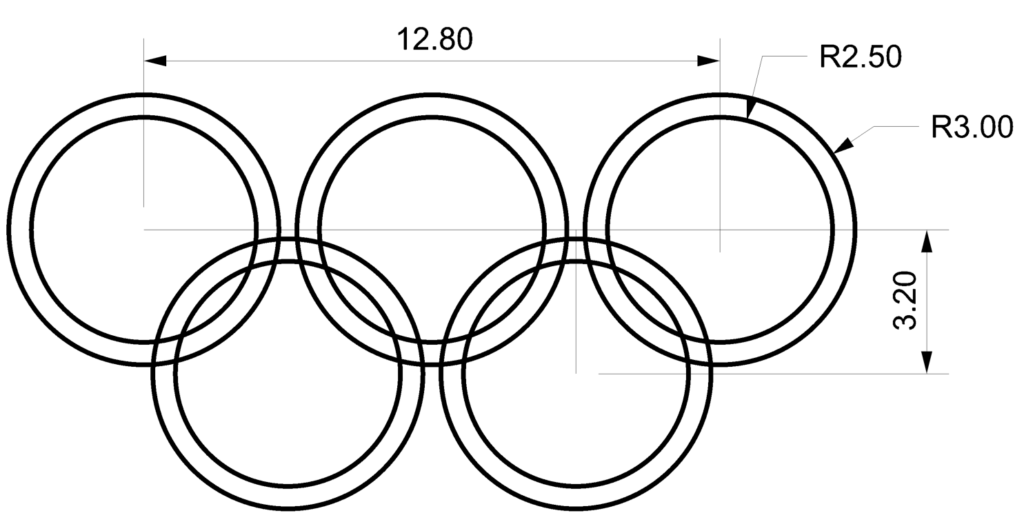

Devoir #1 : Anneaux olympiques
Dessiner les anneaux olympiques (12,8mm, cercles concentriques de rayon 2,5mm et 3mm).
Exercice 5

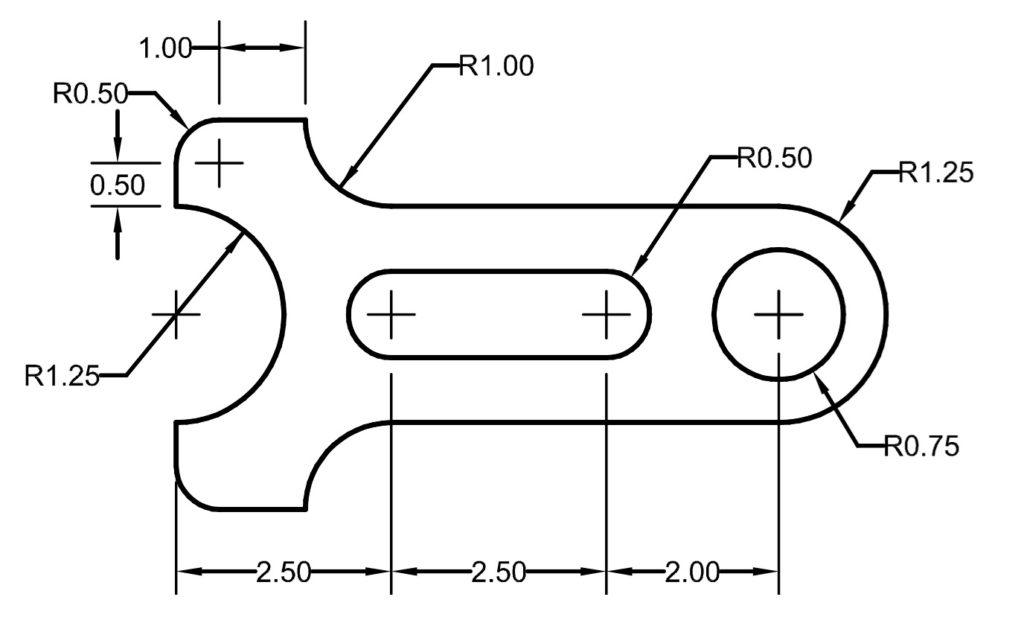

Dessiner une clé à mollette (ajouter extrusions + congés).

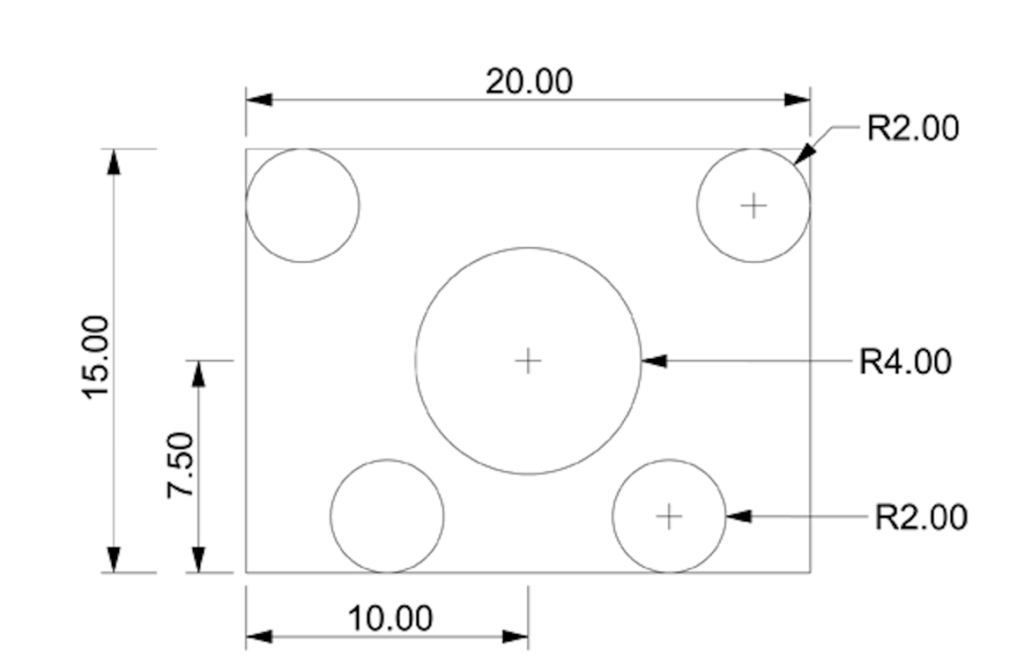

Révision

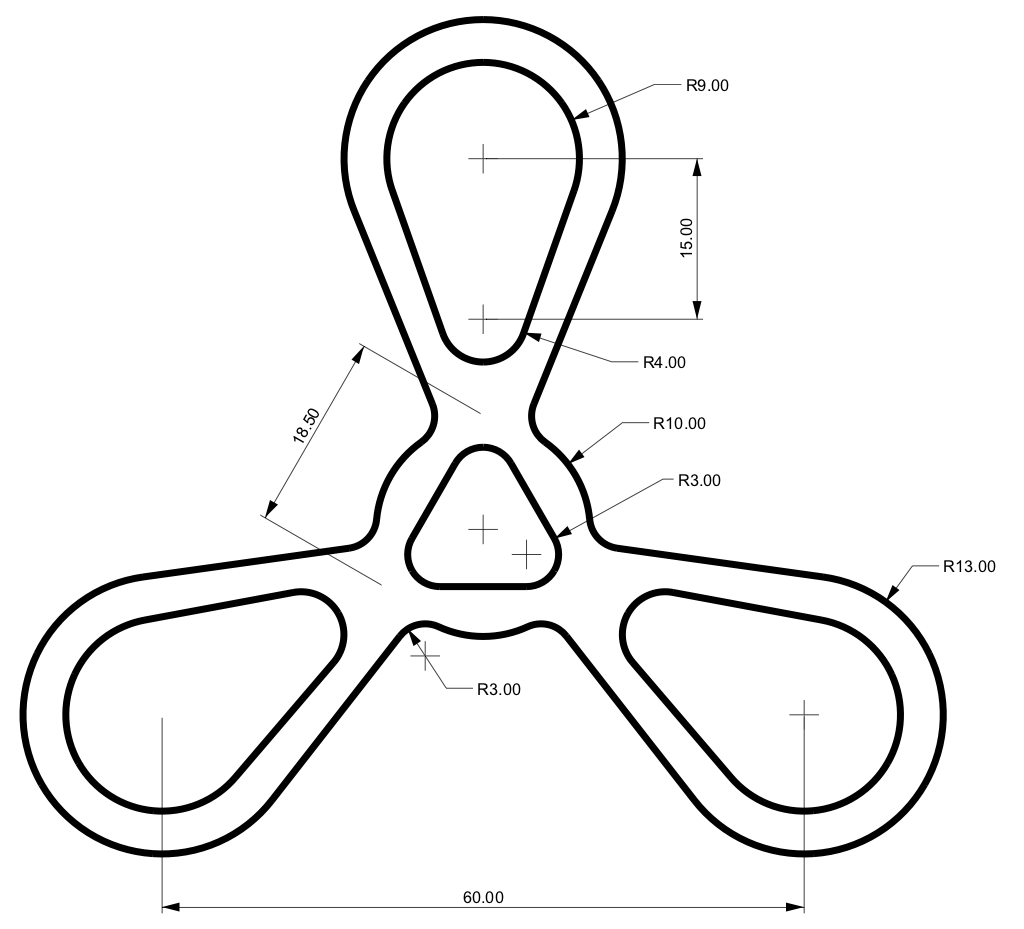

Devoir #2 : hélice
Dessiner une hélice (ajouter extrusion + congés).

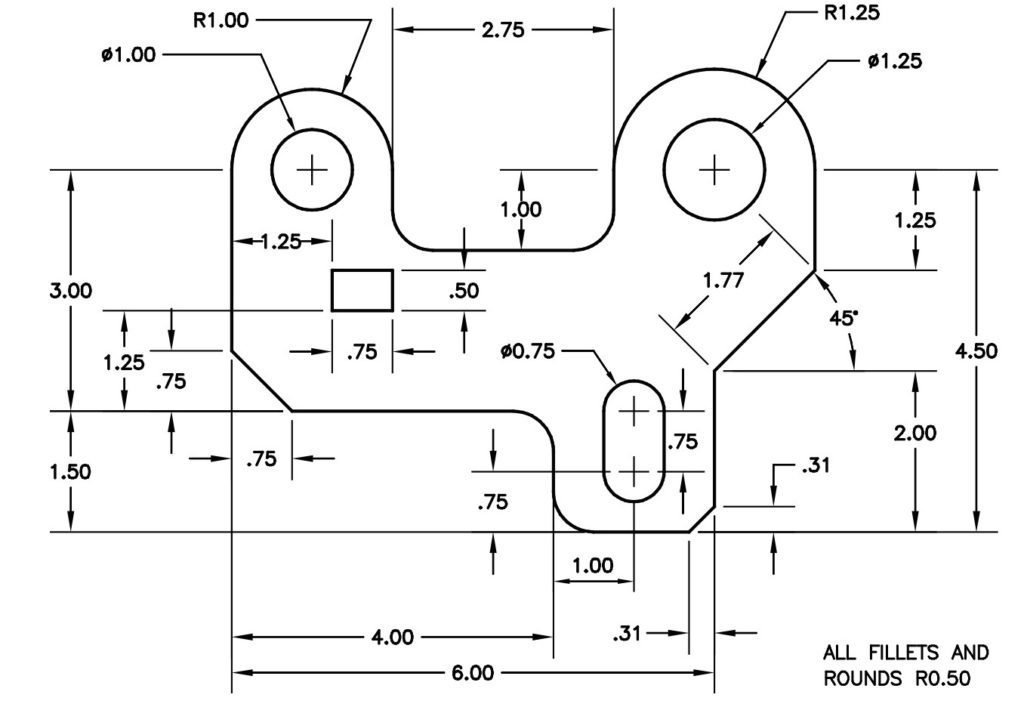

Devoir #3 (facultatif)
Dessin révision.

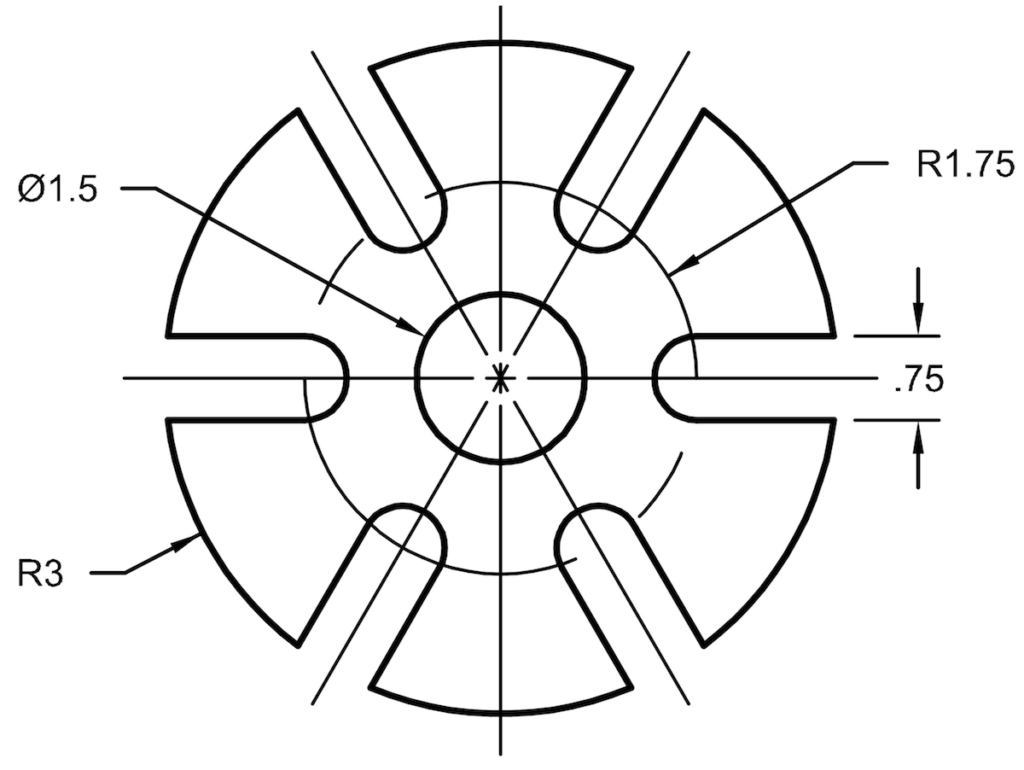

Devoir #4

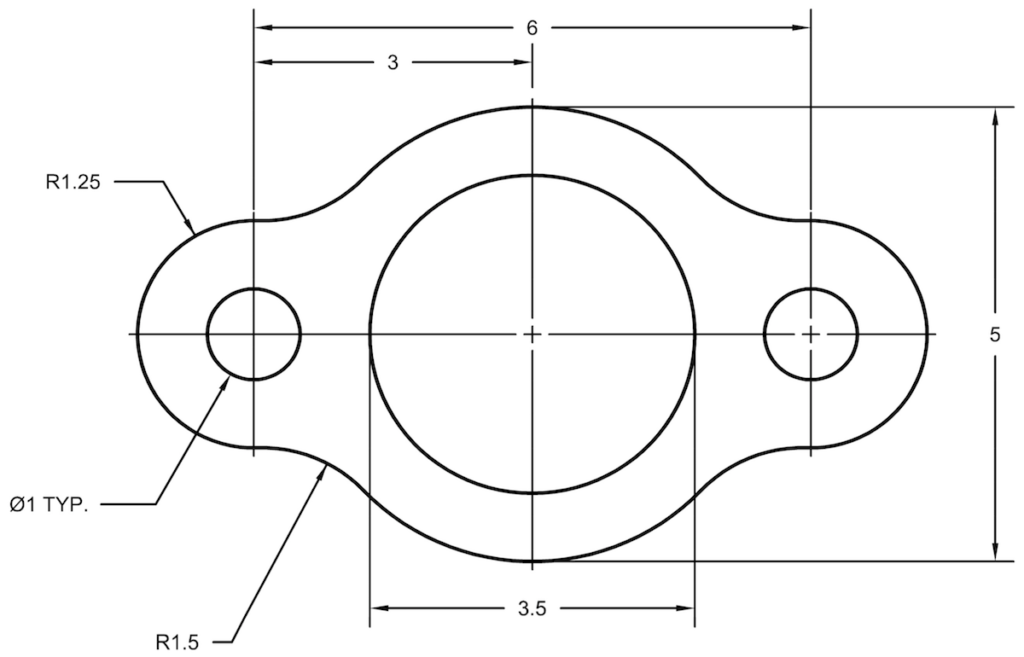

Utilisez Cercle, Arc, Trim pour dessiner la forme suivante
Exercice 6
Utilisez matrix transform
